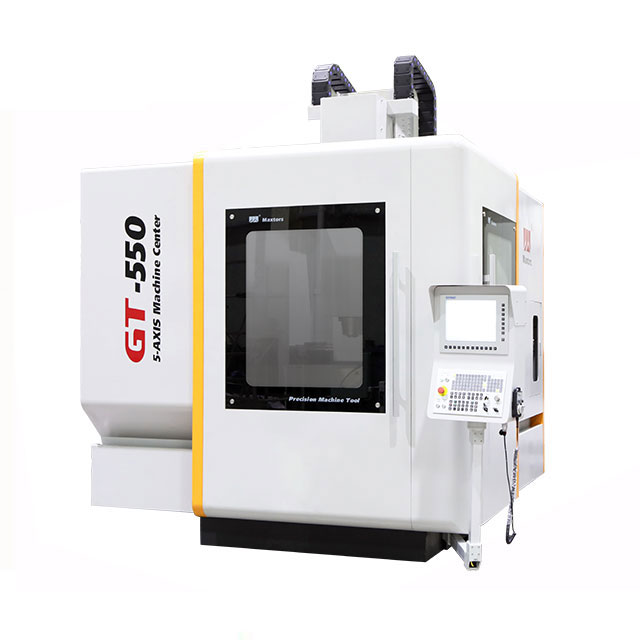

名稱: 搖籃五軸加工中心 GT-550
所屬分類: 五軸加工中心
產品詳情

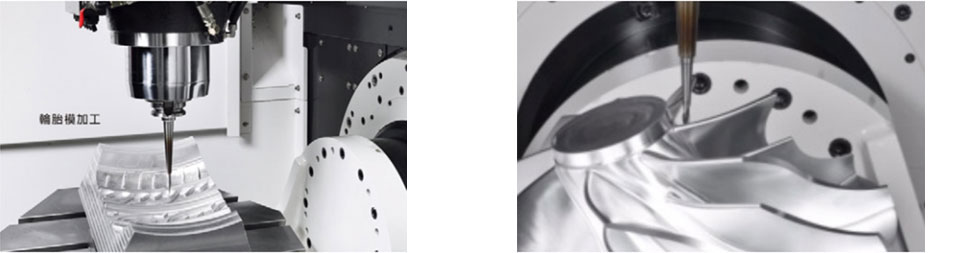

| 本機床為滑鞍式五軸聯動加工中心，機床基礎框架剛性強、結構對稱、穩定性強等優點，同時引進國際先進的動態剛性設計理念，優化設計了移動部件。機床剛性強，快速響應特性佳，可滿足高精度航空零部件加工以及各類高精度模具加工領域的需求。 |
| 項目 | 規格說明 | 單位 | GT-550 | |
| 行程 | XYZ 軸導軌型式 | 高剛性滾柱線軌 | ||
| x軸/Y軸/z軸 | mm | 800/520/465 | ||
| B軸行程（搖擺軸） | ° | +30~-100 | ||
| C軸行程（旋轉軸） | ° | 0~-360 | ||
| 主軸鼻端至工作臺面 | mm | 220-680（大約值） | ||
| 工作臺 | 工作臺直徑 | mm | 550（可選650） | |
| 工作臺承重 | kg | 300（水平）/250（0°~-90°傾斜） | ||

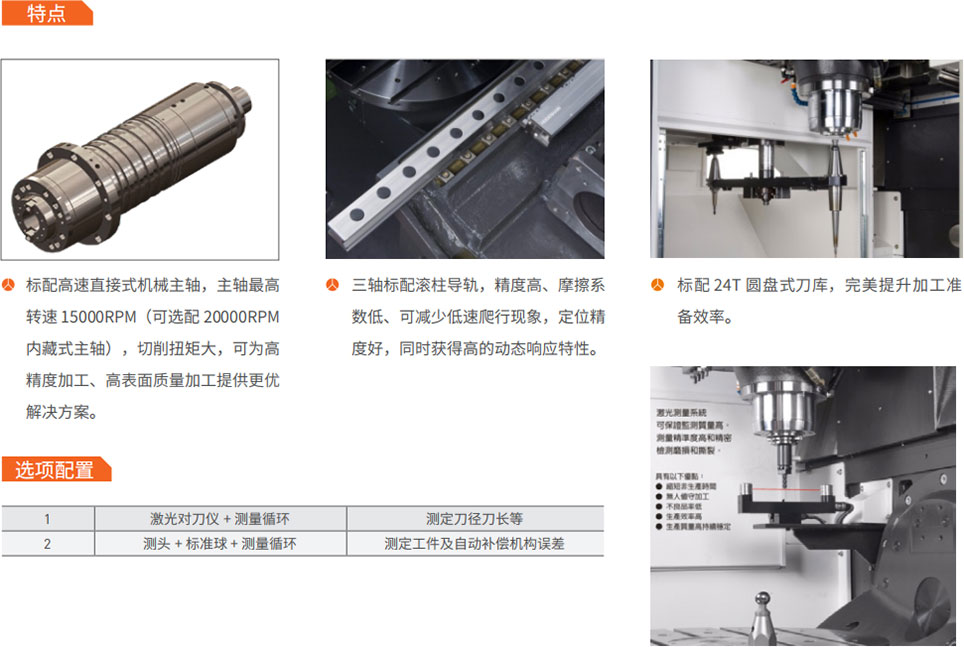

| 主軸 | 主軸轉速RPM | rpm | 無級變速15000rpm | |
| 主軸內孔錐度/TYPE | HSK-A63 | |||
| 進給 | G00快速進給（X軸/Y軸/Z軸） | mm/min | 30000/30000/20000 | |
| G01切削進給 | mm/min | 1-8000 | ||
| 精度 | 定位精度 / 重復精度 | X/Y/Z軸 | mm | 0.01/0.008 |
| B軸（播擺軸） | " | 50/8 | ||
| C軸（旋轉軸） | " | 15/6 | ||
| 其他 | 機器重量 | kg | 10000（約） | |
